Come funzionano i telecomandi dei cancelli

Studiamo il funzionamento dei radiocomandi a 433 Mhz solitamente utilizzati per aprire i cancelli. Parliamo qui di quelli a codifica fissa, non dei rolling code.

La codifica/decodifica viene quasi sempre realizzata utilizzando una coppia di circuiti integrati (HT12E e HT12D o equivalenti), dedicati allo scopo, abbinati ad un trasmettitore e un ricevitore radio.

Il trasmettitore invia un codice composto da 12 bit. I radiocomandi hanno solitamente un dip switch che permette di selezionare il codice. Il codice identico deve essere impostato sul ricevitore, per permettere il riconoscimento.

Radiocomandi a più canali utilizzano una parte dei 12 bit per identificare il canale: per N canali si ha un indirizzo a 12-N bit.

Di seguito lo schema a blocchi tipico del radiocomando:

rtx

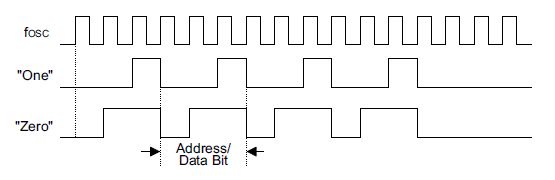

La velocità di trasmissione solitamente utilizzata è di 1000 baud, la codifica è la seguente:


encdec

Avendo queste informazioni siamo quindi in grado di realizzare un radiocomando con codifica e decodifica tramite PIC.

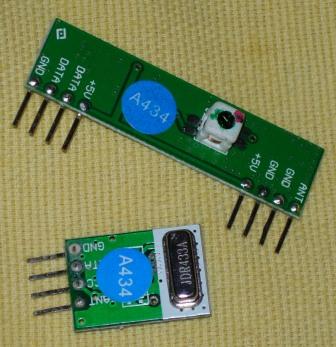

Per la parte radio utilizziamo i moduli trasmettitore e ricevitore della Quasar che permettono con pochi euro di ottenere ottimi risultati. Questi moduli possono essere acquistati presso qualsiasi distributore di componenti elettronici, anche se io preferisco risparmiare ed acquistare direttamente sul sito del produttore.

modulirtx

L’utilizzo dei moduli richiede veramente poco. Entrambi ricevitore e trasmettitore hanno 4 connessioni: positivo e negativo di alimentazione, antenna e dati.

Ecco la routine del trasmettitore (la frequenza di oscillazione da me utilizzata è di 8Mhz).


 C |  copy code |?
01
void TxChar(unsigned char c) {
02
unsigned char bitno;
03

04
INIT_PORT;
05
bitno = 4;
06
do {
07
   TxData = 0;
08
       delay_2Us (165);
09
   if(c & 1)
10
      TxData = 0;
11
   else
12
      TxData = 1;
13
  c = (c >> 1) | 0x80;
14
       delay_2Us (164);
15
   TxData = 1;
16
       delay_2Us (165);
17
} while(--bitno);
18
}

Come si vede dal codice, la routine effettua la trasmissione dei soli 4 bit meno significativi del parametro in ingresso. Questo per maggiore comodità, essendo a 12 bit il codice che deve essere trasmesso.

Il ricevitore è un po’ più complesso, a causa dei disturbi tipici del canale radio. Ho quindi implementato una sorta di macchina a stati finiti con due stati: in attesa e in ricezione:


 C |  copy code |?
01
int RxRadio(void) {
02
   unsigned char bitno, tmp, width, w0;
03

04
state0:
05
   width = 0;
06
   d1 = 0;
07
   d2 = 0;
08
   bitno = 0;
09
   while(!RxDt)
10
   continue; /* wait for start bit */
11
   while (RxDt) {
12
      delay_2Us(4);
13
      width++;
14
      if (width > 45)
15
         goto state0;
16
   }
17
   if (width < 30)
18
      goto state0;
19

20
state1:
21
   width = 0;
22
   w0 = 0;
23
   tmp = 1;
24
   while (!RxDt){
25
      delay_2Us(4);
26
      w0++;
27
      if (w0 > 90)
28
         goto state0;
29
   }
30
   while (RxDt) {
31
      delay_2Us(4);
32
      width++;
33
      if (width > 90)
34
         goto state0;
35
   }
36
   if (width < 20)
37
      goto state0;
38
   if (width > w0)
39
      tmp = 0;
40
   if (bitno > 7)
41
      d1 = (d1 >> 1) | (tmp << 7);
42
   else
43
      d2 = (d2 >> 1) | (tmp << 7);
44
   bitno ++;
45
   if (bitno == 12)
46
      return width;
47
   goto state1;
48

49
}

Per ridurre problemi derivanti da disturbi o errori di ricezione, il decodificatore si aspetta di ricevere gli stessi dati per tre volte consecutive. In caso contrario non effettua la decodifica. La trasmissione avviene quindi correttamente se chiamiamo 3 volte con gli stessi valori la TxChar.

Di seguito un esempio che illustra come poter effettuare la trasmissione di tutte le combinazioni possibili in sequenza, utile se abbiamo perso il telecomando e vogliamo individuare il codice per duplicarlo.


 C |  copy code |?
01
void InitTx(void) {
02
   TxData = 1;
03
   delay_2Us (165);
04
   TxData = 0;
05
}
06
void EndTx (void) {
07
   TxData = 0;
08
   DelayMs(10);
09
}
10

11
...
12

13
for (j=0; j<16; j++)
14
      for (i=0; i<256; i++)
15
         for (t=0; t<4; t++) {
16
            InitTx();
17
            TxChar (i);
18
            TxChar (i>>4);
19
            TxChar (j);
20
            EndTx();
21
          }
22
   for (;;);

va considerato che la trasmissione completa dura:

(1000 baud x 12 bit + 10 ms + 330 us) x 3 volte = 67 ms per ogni codice trasmesso

2^12 combinazioni x 36 ms = 4096 x 67 ms = 274,432 s = 4,57 minuti
